地球儀・天球儀と学者の道具ちきゅうぎ・てんきゅうぎ

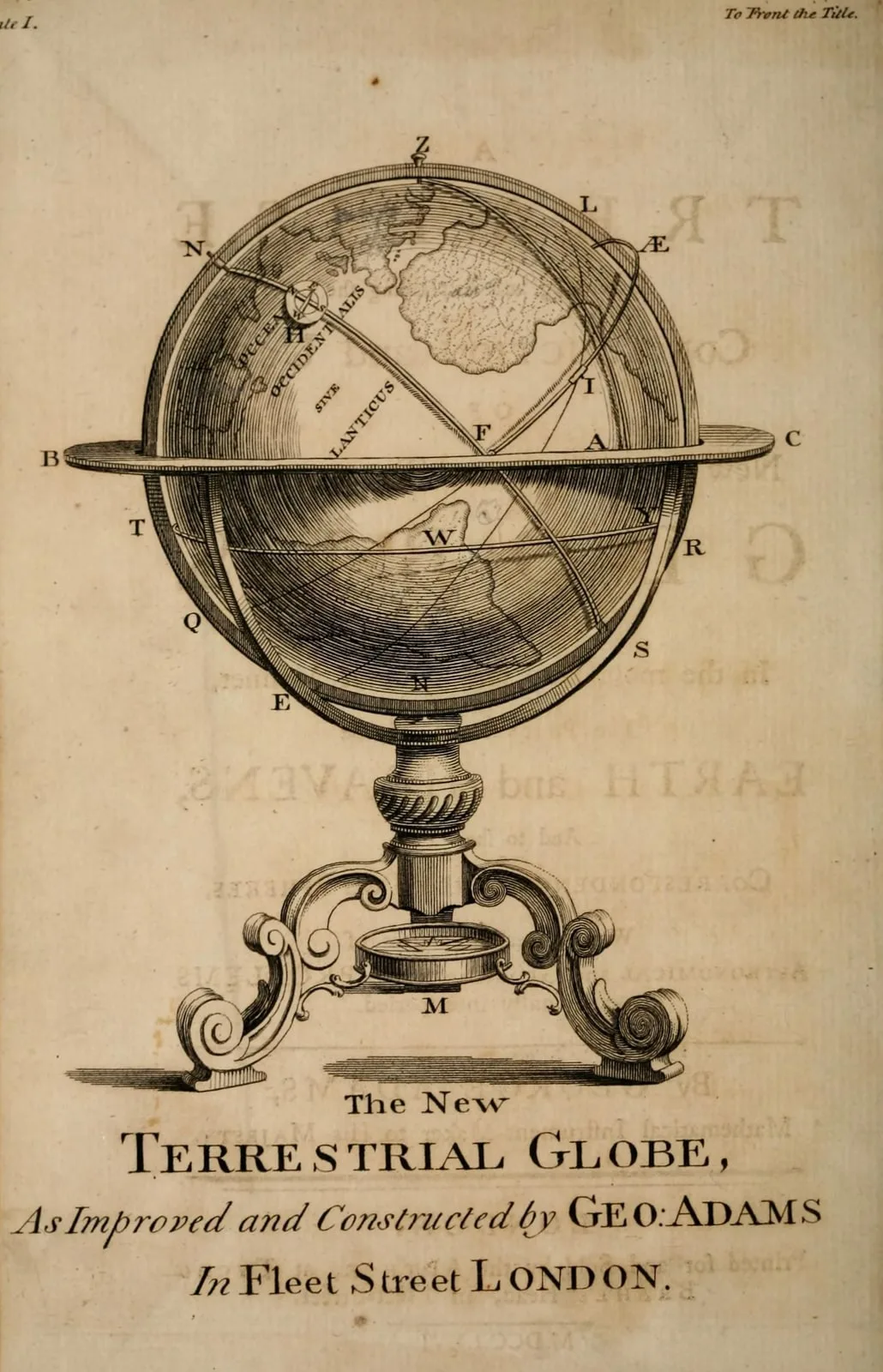

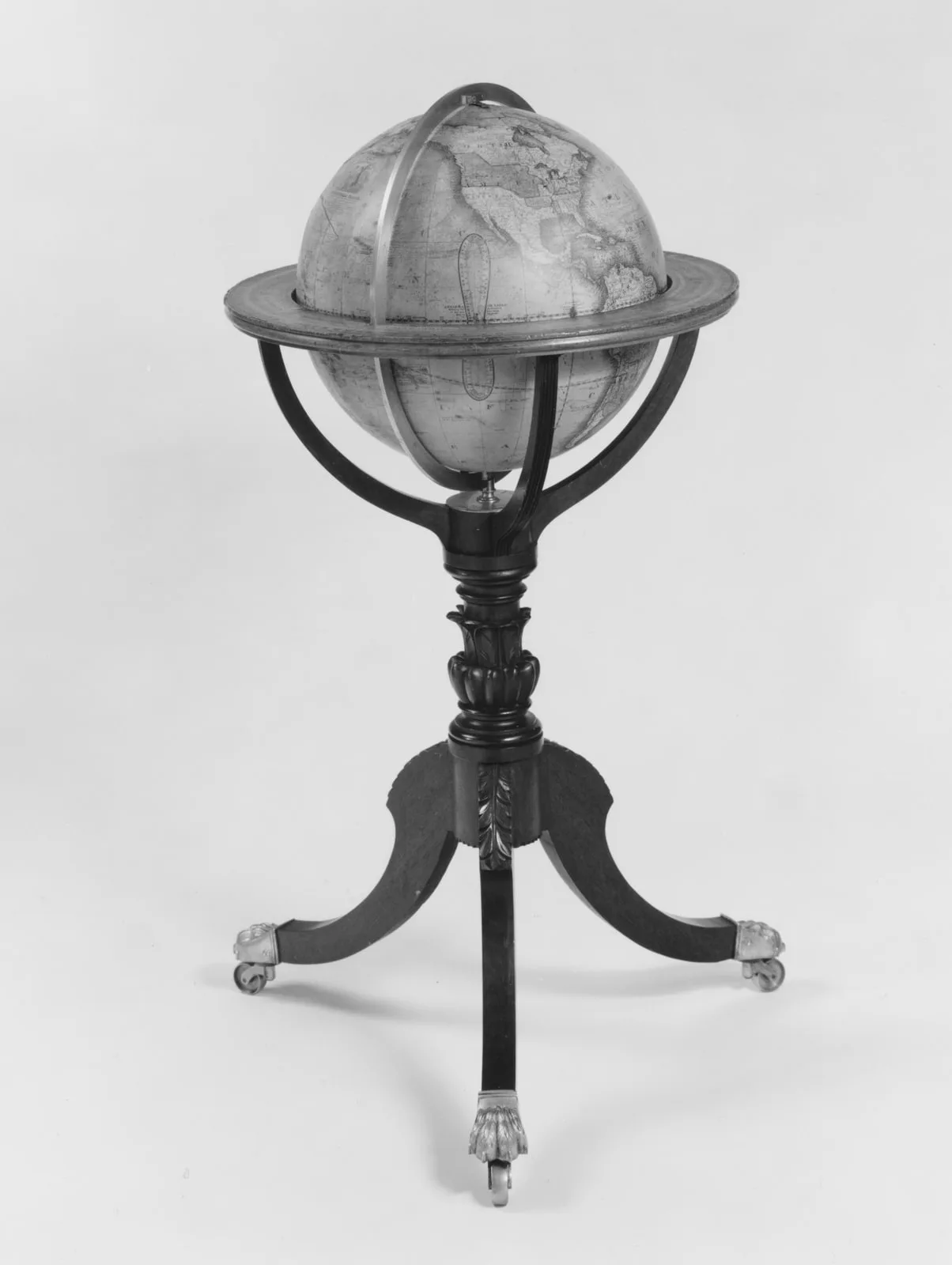

地球儀と天球儀は、学問と旅への関心を示す道具として、書斎や図書室に一対で置かれた。17 世紀のオランダの地図の工房が大きな一対を作り（ブラウの天球儀、1621 年以後など）、18〜19 世紀の英国では、球の径 18 in（約 457 mm）の床置きの一対が書斎の定番になる。球は真鍮の子午環で支え、台の上の木の輪（地平環）には暦と黄道十二宮を刷った。太陽と惑星の動きを歯車で見せる太陽系儀（オーラリー）や、真鍮の望遠鏡も同じ部屋に並ぶ。

部位

球、真鍮の子午環、地平環（台の上の木の輪。暦と黄道十二宮）、時刻環、台（3〜4 本の脚と貫、貫の中央に方位磁針）。

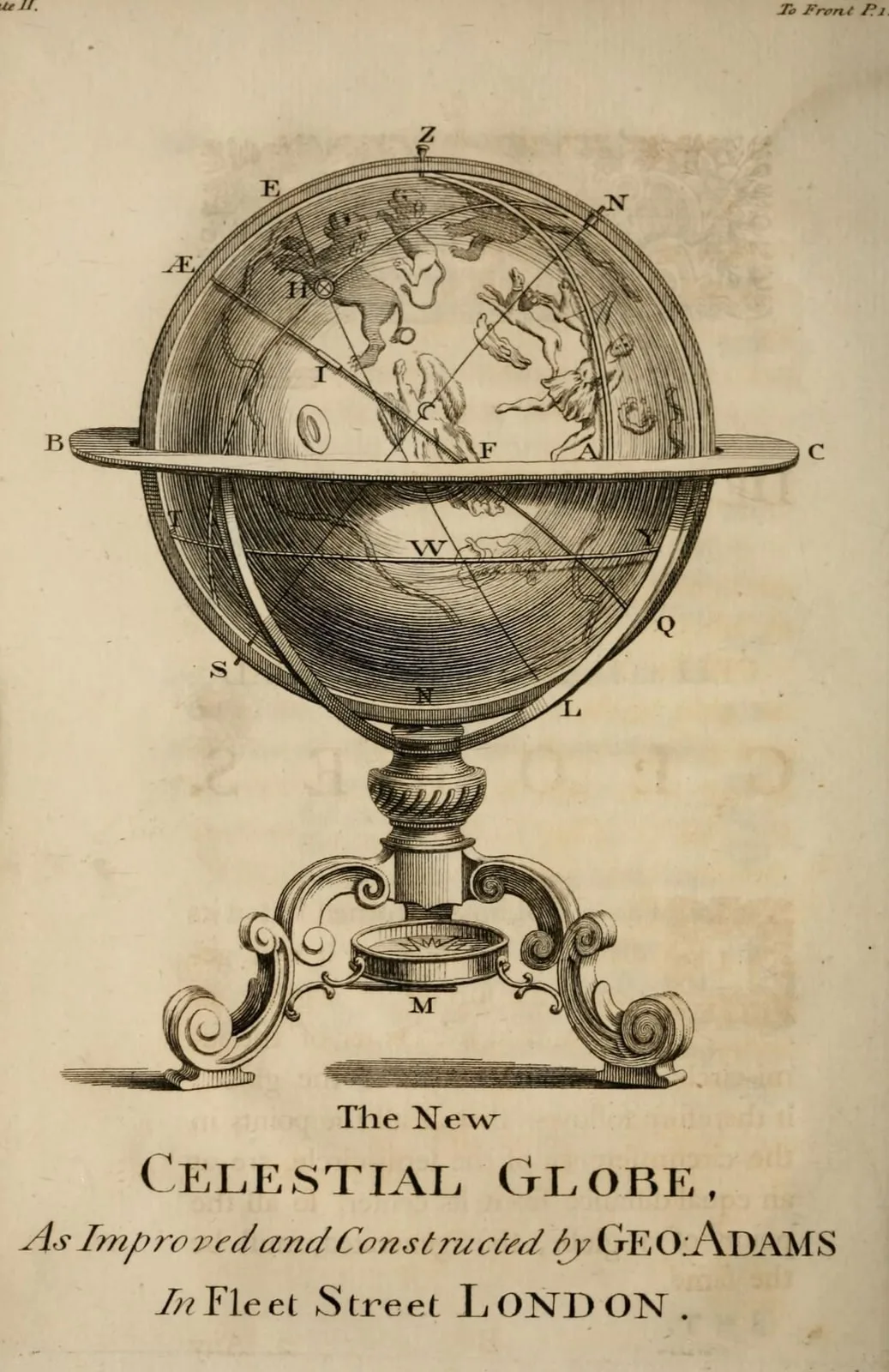

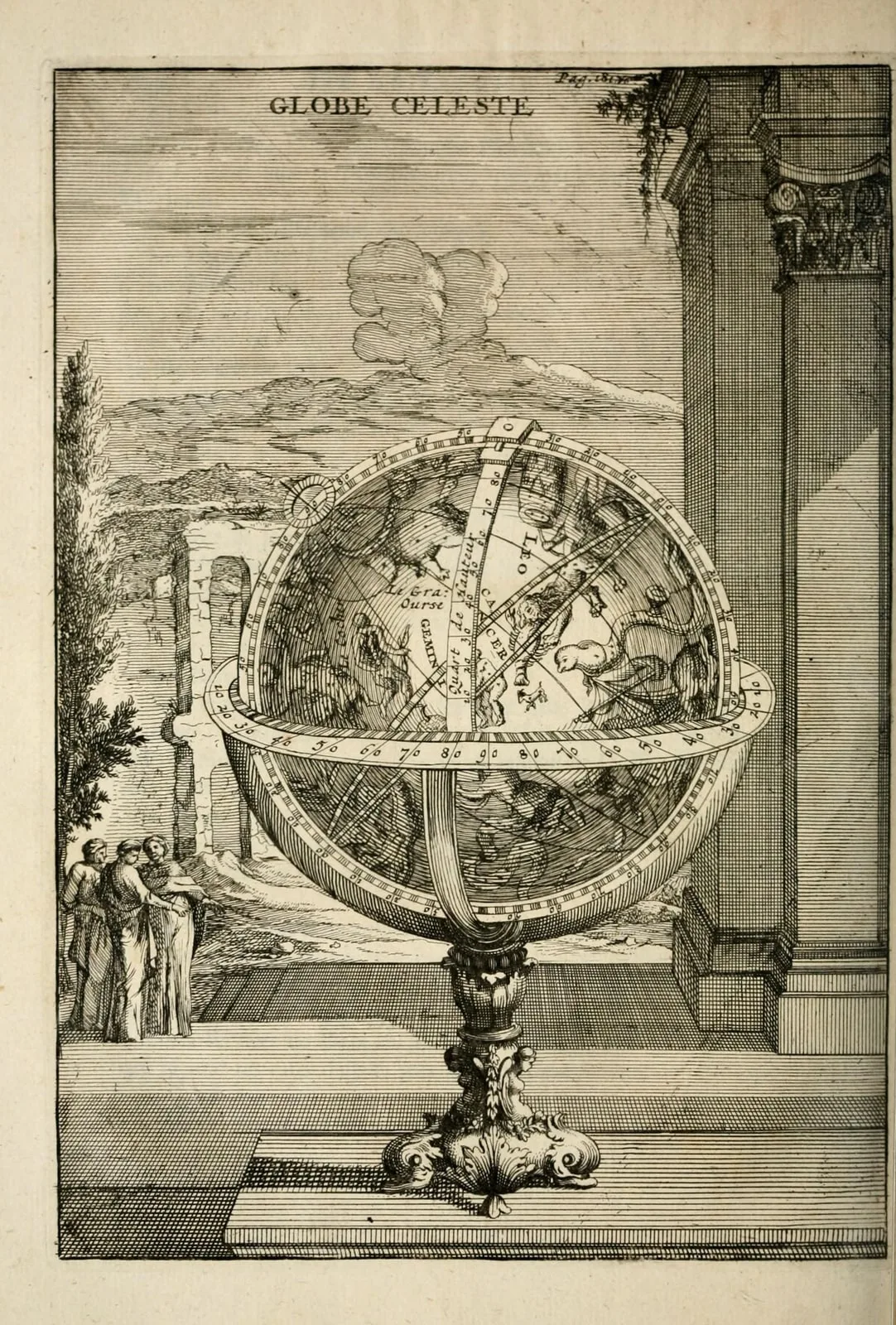

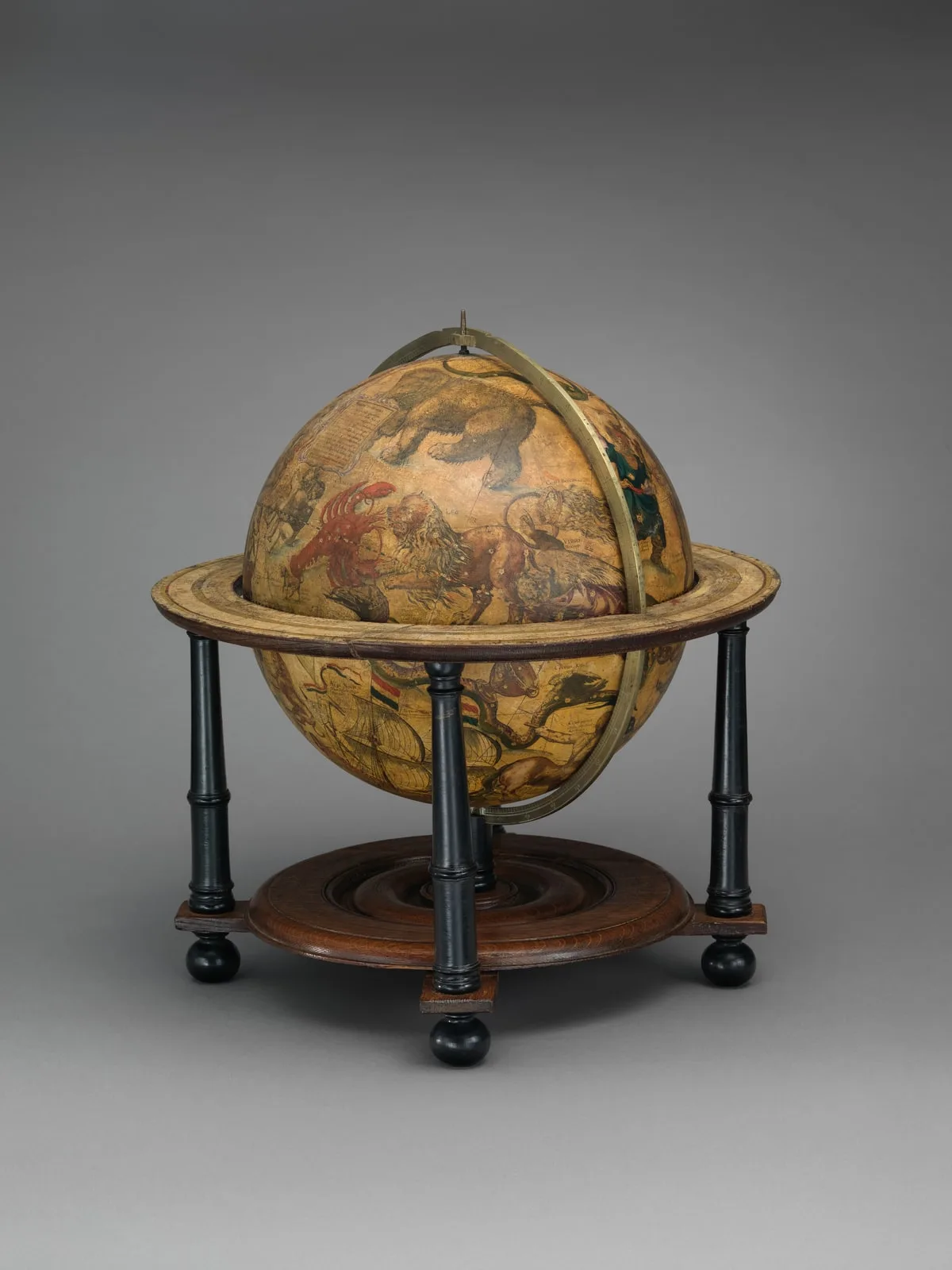

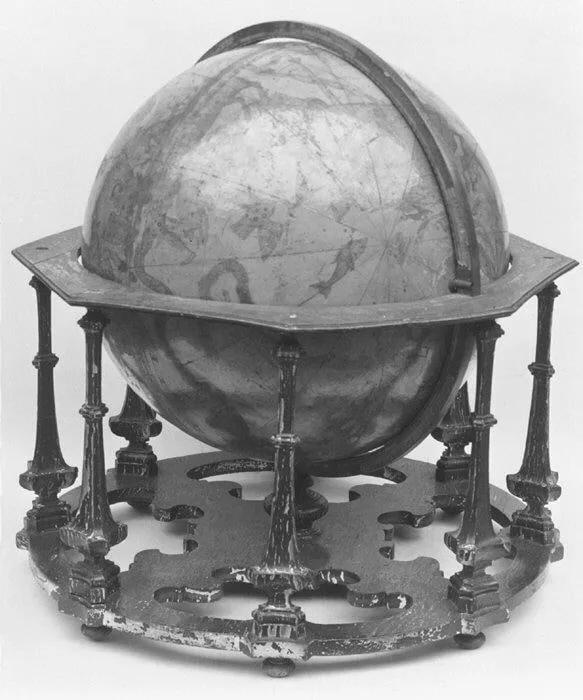

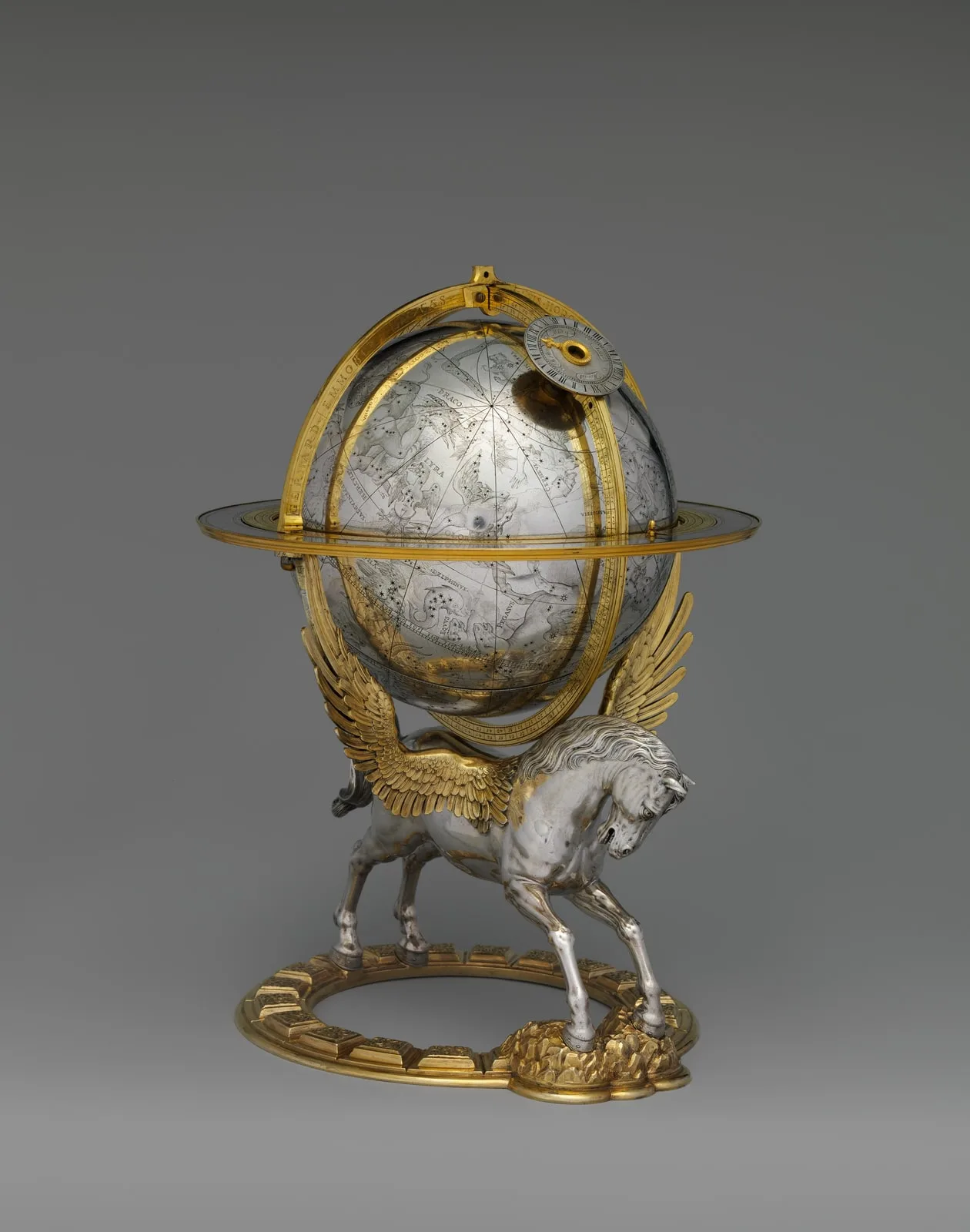

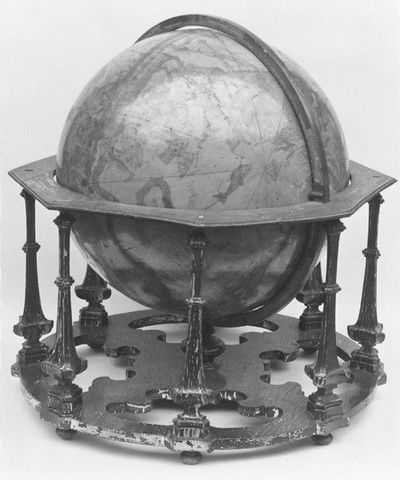

天球儀

星座を球の外から見た形で描くので、地上から見上げた空とは左右が逆になる。

学者の道具

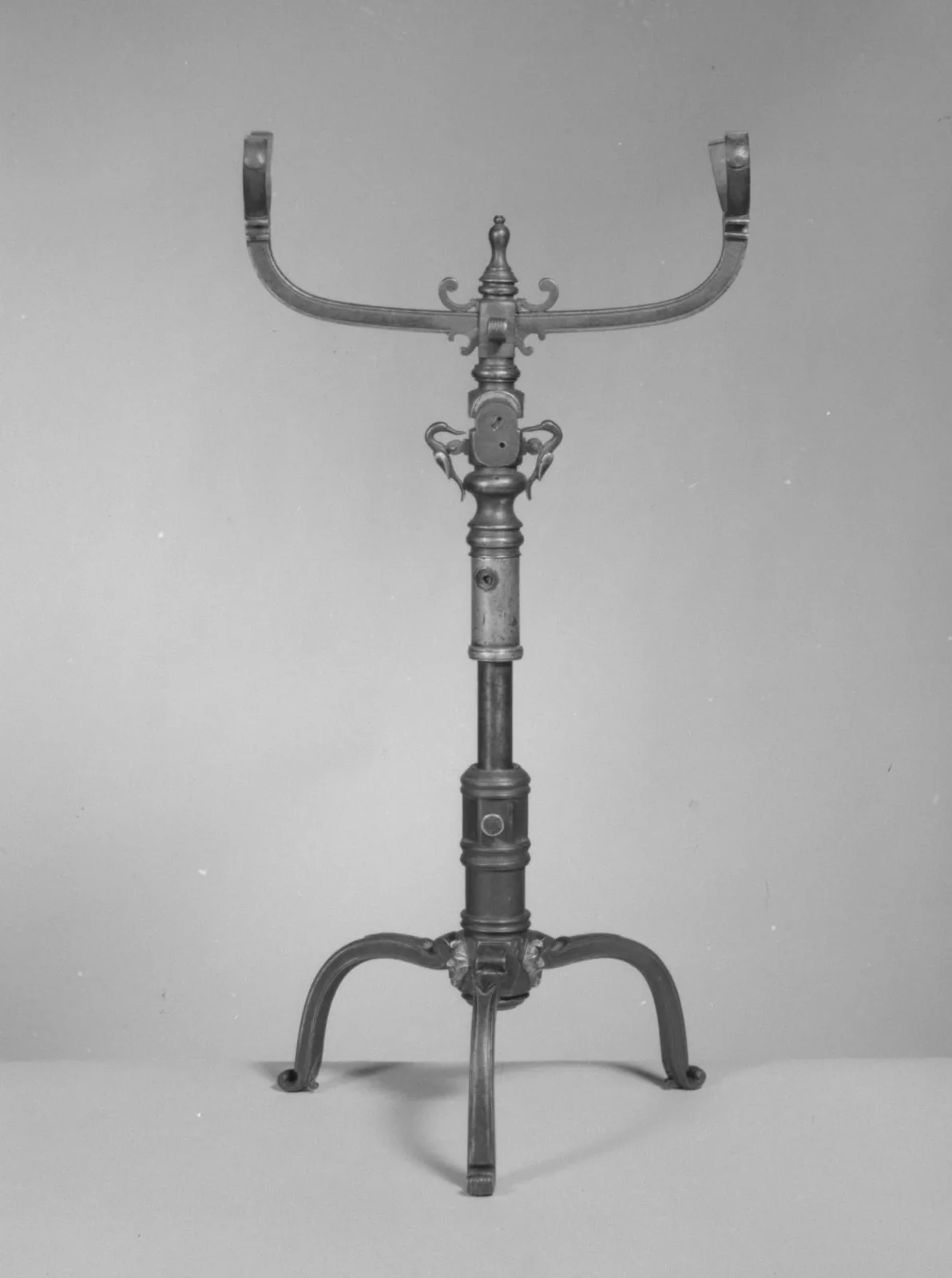

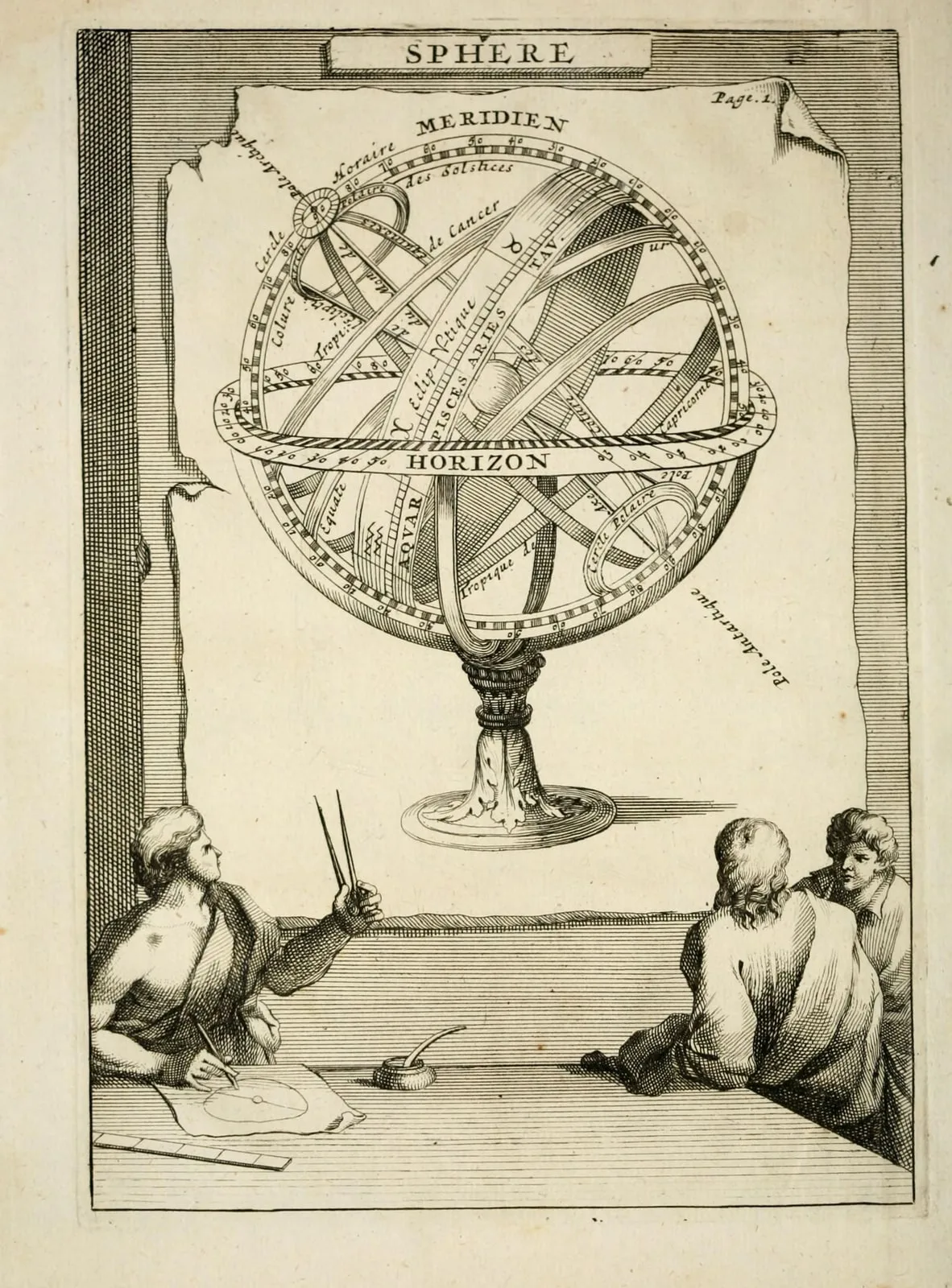

輪だけで組んだアーミラリー天球、太陽系儀（オーラリー）、真鍮の望遠鏡。

様式

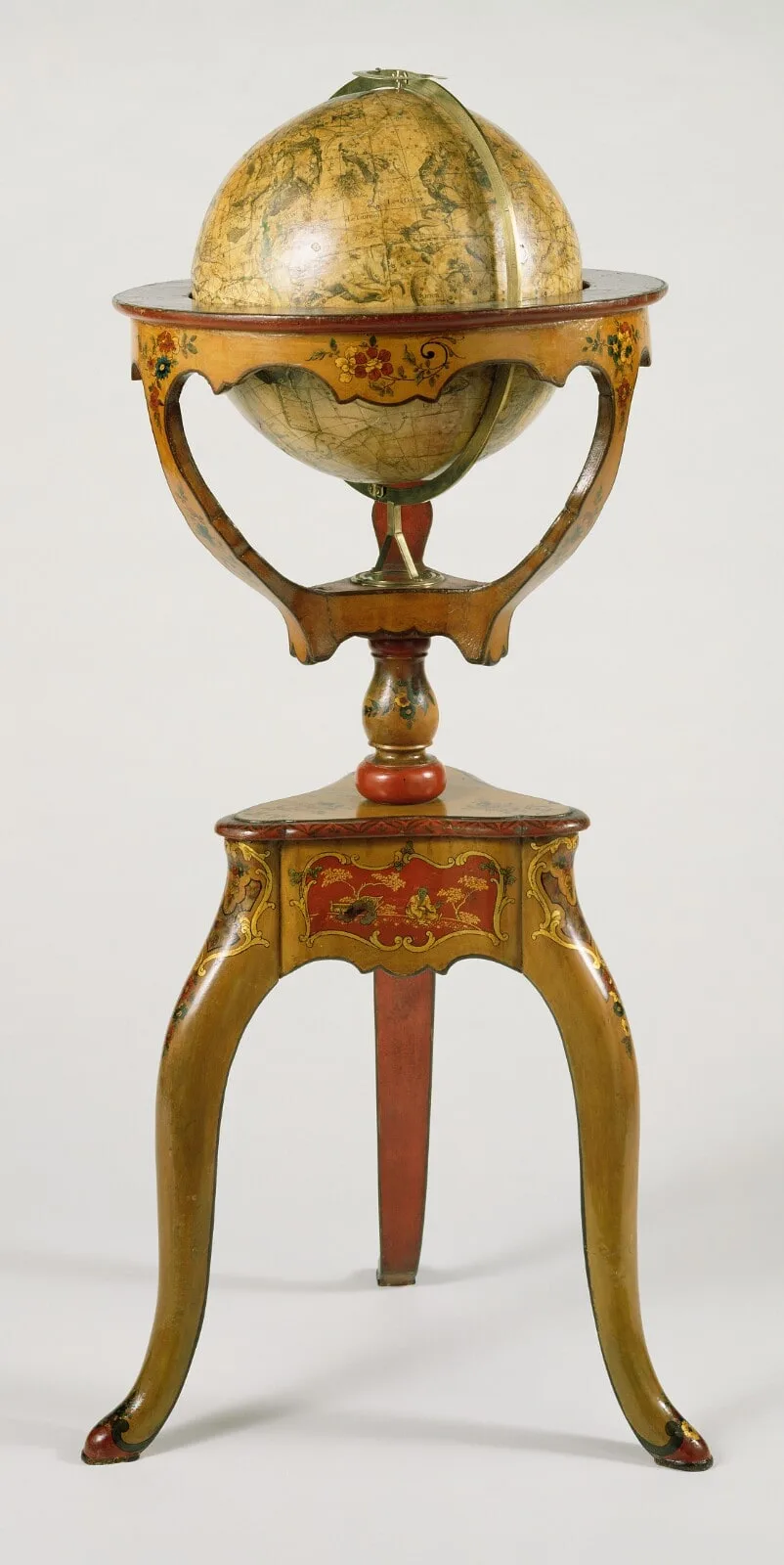

ルネサンスとルイ 14 世は彩色した木の台、アダムとリージェンシーは細い脚のマホガニーの台（床置きの一対）、ヴィクトリア朝は卓上の鋳鉄の台。

描くときのポイント

1. 1球はどの角度から見ても完全な円で描く。楕円にすると球に見えない。
2. 2子午環は球を囲む細い輪で、地平環に対して、見る土地の緯度の角度だけ傾ける（ロンドンなら約 51°）。輪の幅を 2 本の線で描き、球の後ろに回る部分は隠す。
3. 3地平環は台の上の水平な輪なので、床と同じ消失点の楕円にする。
